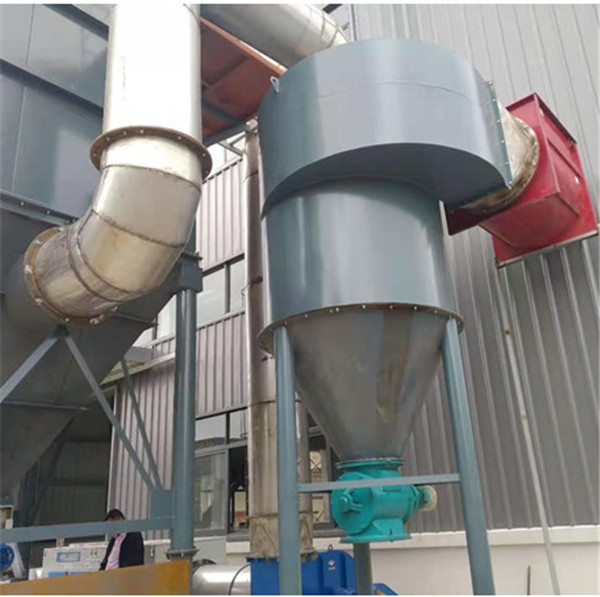

旋風除塵器進風口設計技巧

添加時間：2021-09-04 | 文章錄入：本站 | 文章來源：原創

旋風除塵器有多種進氣口形式，
切向進口是旋風除塵器最常見的形式，采用普通切向進口時，氣流進入除塵器后會產生上下雙重旋渦。上部旋渦將粉塵帶至頂蓋附近，由于粉塵不斷積累，形成“上灰?guī)?rdquo;于是粉塵極易直接流入到排氣管排出，降低除塵效果。為了減少氣流之間的相互干擾，多采用了蝸殼進口，既采用斷開線進口。這種方式加大了進口氣體和排氣管的距離，可以減少未凈化氣體的短路逸出，以及減弱進入氣流對筒內氣流的撞擊和干擾，從而可以降低除塵器阻力，提高除塵效率，并增加處理風量。漸開角的角度可以是45度、120度、180度、270度等，通常采用180度時效率最高。采用多個漸開線進口對提高除塵器效率更有利，但結構復雜，實際應用不多。
進氣口采用向下傾斜的蝸殼底板，能明顯減弱上灰環的影響。氣流通過進氣口進入蝸殼內，由于氣流據除塵軸心的距離不同而流速也不同，因而會產生垂直于氣流流向的垂直渦旋，從而降低除塵效率。為了消除或減輕這種垂直渦流的影響，渦流底板做成下部向器壁傾斜的錐形底板，旋轉180度進入除塵器內。
旋風除塵器的進口多為矩形，通常高而且窄的進氣管與器壁有更大的接觸面積，除塵效率可以提高，但太窄的進口，為了保持一定的氣體旋轉圈數，必須加高整個除塵器的高度，因此一般矩形進口的高比為1（2~4）。
將旋風除塵器頂蓋作成向下傾斜（與水平成10度~15度）的螺旋形，氣流進入進氣口后沿下傾斜的頂蓋向下作旋轉流動，這樣可以清除上渦流的不利影響，不致形成上灰環，改善了除塵器的性能。
軸向進口主要用于多管除塵器中，它可以大大消弱進入氣流與旋轉氣流之間的相互干擾，但因氣體較均勻地分布于進口截面，靠近中心處的分離效果較差。為使氣流造成旋轉運動，采用兩種形式的導流葉片：花瓣式，通常由八片花瓣組成，螺旋式，螺旋葉片的傾角為25度~30度。
