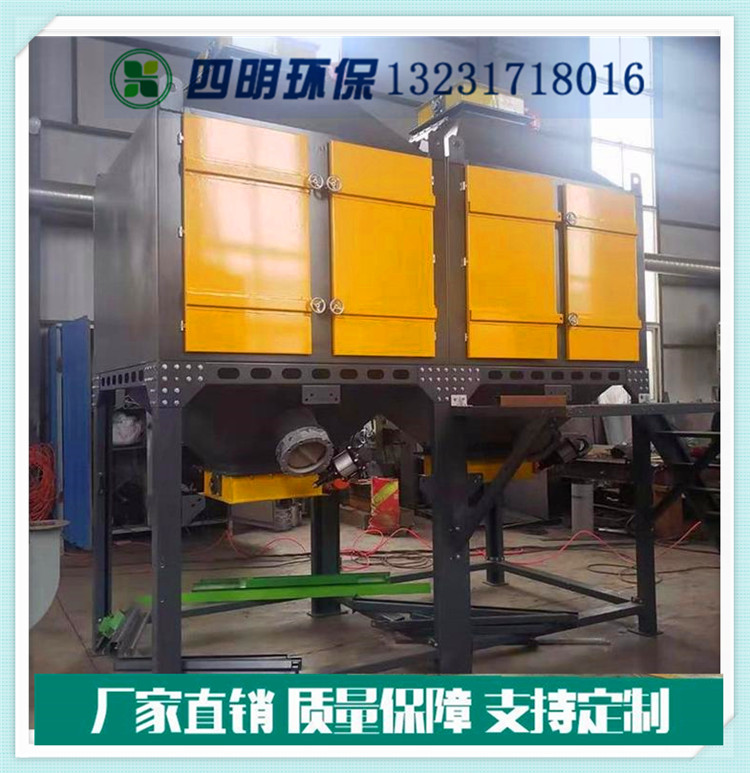

噴漆房廢氣催化燃燒設備處理流程，采用濕法除塵+干式過濾＋吸附＋催化凈化裝置，工作方式為：一個濕式除塵塔+干式過濾器＋若干個吸附床，經過除塵過濾去除漆霧后，有機廢氣進入吸附床中進行吸附工作，凈化后的氣體由風機排入排氣筒達標排放。日常工作時吸附床中一個進行脫附再生工作，其余進行吸附工作。脫附時啟動催化燃燒器中的電預熱器，待溫度達到起燃溫度時，由脫附風機和補冷風機補入系統中的冷風，經混合后調到適當溫度（140℃，其中廢氣中有機成分沸點：甲苯110.6℃，二甲苯138-144℃）后送入吸附床進行脫附操作，吹脫出的高濃度有機廢氣（可濃縮10-20倍）與燃燒后的熱廢氣在熱交換器中進行熱交換得到預熱后送入燃燒室，在燃燒室中升到起燃溫度后由催化劑將有機物氧化分解為無害的CO2和H2O。燃燒后的廢氣經脫附出的氣體熱交換溫度降低至180-200℃后用于脫附，多余廢氣排入排氣筒。 

催化燃燒設備主要由PLC電控柜、溫度顯示儀表、電動閥門執行器及面板模擬流程圖等組成，功能是：控制工作過程中管道中有關閥門的開關。按工藝條件的要求，控制電加熱器啟動和停止，控制和指示催化床加熱溫度、反應溫度、氣流進口溫度和氣流出口溫度。設備運行過程中異常情況的報警和自動停機。與總控制系統互給信號，實現互動連接。

收集裝置：將噴漆產生的含有粉塵、油漆顆粒的廢氣通過支管道送入主管道（每條支管道上安裝一個手動風量調節閥，通過手動調節風閥開度來調節風量，防止吸風不均勻和吸風吸不動現象的產生），然后通過主管道將廢氣送入水噴淋處理裝置。

吸附單元的核心是活性炭，本公司采用的是碘值900—1200的優質防水活性炭，從而保證了吸附單元的穩定性。

經過預處理后的有機廢氣，在風機的作用下引入吸附單元，將其均勻的分布在活性炭的表面，依靠活性炭復雜的內部結構體系及超強大的表面積，活性炭將有機廢氣吸附在其表面，此過程耗時較少，但時間越長吸附越徹底（設計風速不超過0.8m/s）。并且兩者之間不會發生化學反應，有機廢氣由此而達到凈化的效果。凈化后的潔凈氣體可達到相關大氣污染物排放法律標準。每套廢氣凈化處理系統設有多套吸附單元，其中一套用于脫附，其余用于吸附，多臺吸附單元輪流工作，有plc自動控制切換。
