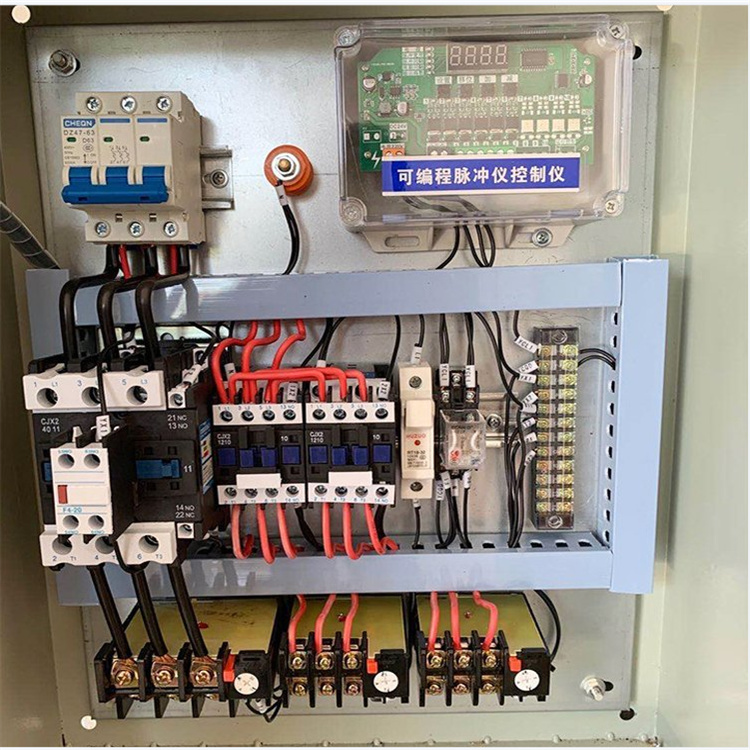

抗干擾PLC電控柜制作要領
添加時間：2022-04-30 | 文章錄入：本站 | 文章來源：原創
1.PLC電控柜強電干擾
一般是由于鋪設電纜時不注意造成，強電的電纜在用電設備的啟停下，會釋放出很強的干擾電流，影響到弱點信號的正常運行，所以在鋪設電纜時，強點和弱點的電纜要分開，間距最好大于20CM，弱點信號還要采用屏蔽線纜，而且接線的過程中要接地。
2.PLC電控柜柜內干擾
①在設計與元器件選型時就要充分考慮可能存在的干擾問題，選用滅弧性能好的斷路器和接觸器。
②PLC控制柜不能和高壓電器安裝在同一個控制柜內，而且要原理大功率的啟動器，比如變頻器，大功率接觸器等。走線的時候信號線和控制線分開走，如果一定要在同一個線槽內，信號線可采用繞成雙絞線的方式來避免干擾。
③PLC的輸出盡量采用24V電壓，不但能對外圍信號進行隔離保護PLC，而且在運行的過程中還能避免自身產生干擾，如果PLC的供電部分加裝電壓隔離器、濾波器等，這樣使PLC的供電更加的平穩。
3.PLC電控柜信號線的抗干擾
信號線承擔著PLC與上位機信息交換、數據采集的傳輸任務。因此，傳輸質量的好壞直接影響到整個系統控制的準確性、可靠性和穩定性。對信號線的干擾主要是來自空間的電磁輻射，有共模干擾和差模干擾兩種：
A.共模干擾
共模干擾一般是指信號線上共有的信號，由于系統的接地端和信號的接地端存在一定的電位差而引起的，造成信號的不穩定，時有時無并且跳動。解決方法分析如下：
(1)采用屏蔽線對信號隔離，并良好的接地;
(2)對于距離較遠傳輸?shù)男盘?，要注意阻抗匹配問題，以避免信號失真。
(3)信號的電纜采用雙絞線，因為雙絞線能降低共模干擾，使感應信號互相抵消;
B.差模干擾
差模干擾一般來源是耦合而引起的干擾，并在測量信號上引起疊加。是由頻率較高的交流信號產生，解決方法分析如下：
(1)在輸入回路加裝RC濾波器或雙T濾波器，以消除高次諧波。
(2)選用雙積分式A/D轉換器，因為這種積分器的工作特點具有一定的消除高頻干擾的作用。
以上就是PLC控制柜的抗干擾措施
一般是由于鋪設電纜時不注意造成，強電的電纜在用電設備的啟停下，會釋放出很強的干擾電流，影響到弱點信號的正常運行，所以在鋪設電纜時，強點和弱點的電纜要分開，間距最好大于20CM，弱點信號還要采用屏蔽線纜，而且接線的過程中要接地。
2.PLC電控柜柜內干擾
①在設計與元器件選型時就要充分考慮可能存在的干擾問題，選用滅弧性能好的斷路器和接觸器。
②PLC控制柜不能和高壓電器安裝在同一個控制柜內，而且要原理大功率的啟動器，比如變頻器，大功率接觸器等。走線的時候信號線和控制線分開走，如果一定要在同一個線槽內，信號線可采用繞成雙絞線的方式來避免干擾。
③PLC的輸出盡量采用24V電壓，不但能對外圍信號進行隔離保護PLC，而且在運行的過程中還能避免自身產生干擾，如果PLC的供電部分加裝電壓隔離器、濾波器等，這樣使PLC的供電更加的平穩。
3.PLC電控柜信號線的抗干擾
信號線承擔著PLC與上位機信息交換、數據采集的傳輸任務。因此，傳輸質量的好壞直接影響到整個系統控制的準確性、可靠性和穩定性。對信號線的干擾主要是來自空間的電磁輻射，有共模干擾和差模干擾兩種：
A.共模干擾
共模干擾一般是指信號線上共有的信號，由于系統的接地端和信號的接地端存在一定的電位差而引起的，造成信號的不穩定，時有時無并且跳動。解決方法分析如下：
(1)采用屏蔽線對信號隔離，并良好的接地;
(2)對于距離較遠傳輸?shù)男盘?，要注意阻抗匹配問題，以避免信號失真。
(3)信號的電纜采用雙絞線，因為雙絞線能降低共模干擾，使感應信號互相抵消;
B.差模干擾
差模干擾一般來源是耦合而引起的干擾，并在測量信號上引起疊加。是由頻率較高的交流信號產生，解決方法分析如下：
(1)在輸入回路加裝RC濾波器或雙T濾波器，以消除高次諧波。
(2)選用雙積分式A/D轉換器，因為這種積分器的工作特點具有一定的消除高頻干擾的作用。
以上就是PLC控制柜的抗干擾措施
