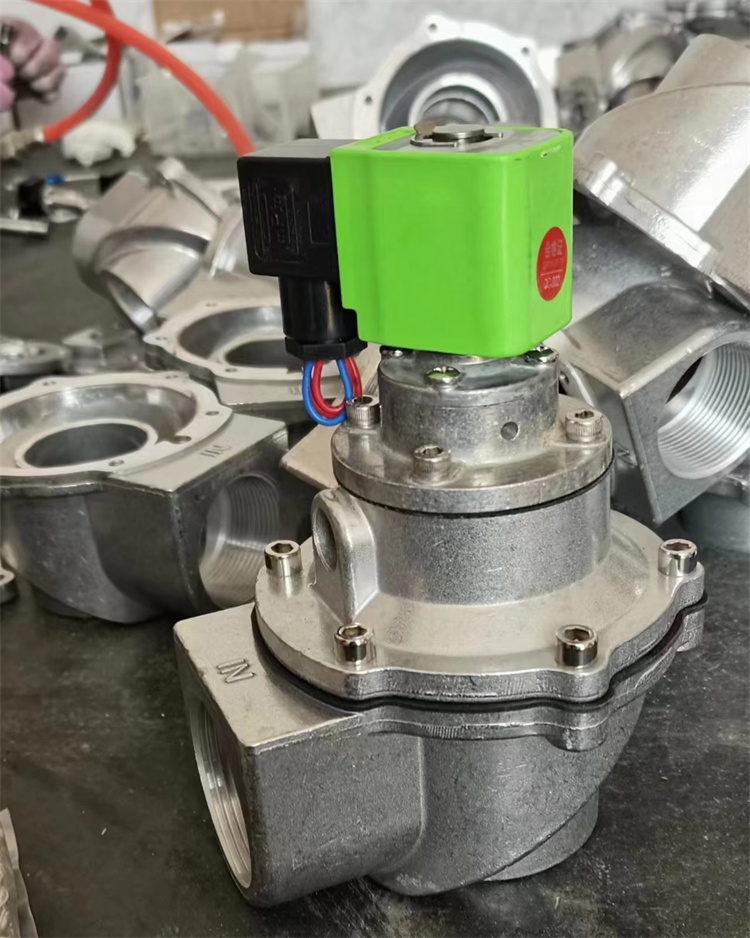

電磁脈沖閥工作原理分步解析
添加時間：2025-08-20 | 文章錄入：秩名 | 文章來源：原創
電磁脈沖閥工作原理分步解析
1. 斷電狀態（關閉）
電磁線圈未通電時，無電磁力產生。
銜鐵在復位彈簧作用下保持原位，膜片緊貼閥體出氣口，切斷壓縮空氣通路。
此時，膜片上腔（控制腔）與大氣連通，氣壓較低；下腔（進氣腔）接入壓縮空氣，氣壓較高，但因膜片密封，氣流無法通過。
通電狀態（開啟）
電磁線圈通電后，產生電磁力吸引銜鐵上移，帶動膜片提升。
膜片上腔與排氣口連通，氣壓迅速下降；下腔壓縮空氣頂開膜片，從出氣口噴出，形成脈沖氣流（噴吹壓力通常為0.4-0.6MPa）。
脈沖氣流經噴吹管高速射入濾袋，使濾袋瞬間膨脹抖動，抖落表面粉塵。
斷電復位（關閉）
電磁線圈斷電，電磁力消失，銜鐵在彈簧作用下復位，膜片重新密封出氣口。
壓縮空氣通過閥體上的節流孔緩慢進入膜片上腔，恢復氣壓平衡，閥門回到關閉狀態，等待下一次電信號觸發。
電磁脈沖閥關鍵工作參數
脈沖寬度：電磁線圈通電時間（通常0.1-0.2秒），決定噴吹強度。
脈沖間隔：相鄰兩次噴吹的時間間隔（幾秒至幾分鐘），影響清灰頻率。
工作壓力：接入的壓縮空氣壓力，需匹配除塵器設計要求（一般0.4-0.7MPa）。
電磁脈沖閥與除塵器的協同工作
電磁脈沖閥通過PLC（可編程邏輯控制器）或脈沖控制儀統一調度：
1. 控制儀按預設程序向電磁脈沖閥發送電信號。
2. 閥門依次開啟，對濾袋進行分室噴吹清灰。
3. 噴吹完成后，閥門關閉，濾袋恢復除塵狀態，形成“除塵-清灰”循環。
電磁脈沖閥的作用相當于“壓縮空氣開關”，通過電信號精準控制脈沖噴吹的時機與強度，確保除塵器濾袋的清灰效率，是維持設備長期穩定運行的關鍵組件。其工作穩定性直接影響除塵效果、濾袋壽命及設備能耗。
1. 斷電狀態（關閉）
電磁線圈未通電時，無電磁力產生。
銜鐵在復位彈簧作用下保持原位，膜片緊貼閥體出氣口，切斷壓縮空氣通路。
此時，膜片上腔（控制腔）與大氣連通，氣壓較低；下腔（進氣腔）接入壓縮空氣，氣壓較高，但因膜片密封，氣流無法通過。
通電狀態（開啟）
電磁線圈通電后，產生電磁力吸引銜鐵上移，帶動膜片提升。
膜片上腔與排氣口連通，氣壓迅速下降；下腔壓縮空氣頂開膜片，從出氣口噴出，形成脈沖氣流（噴吹壓力通常為0.4-0.6MPa）。
脈沖氣流經噴吹管高速射入濾袋，使濾袋瞬間膨脹抖動，抖落表面粉塵。
斷電復位（關閉）
電磁線圈斷電，電磁力消失，銜鐵在彈簧作用下復位，膜片重新密封出氣口。
壓縮空氣通過閥體上的節流孔緩慢進入膜片上腔，恢復氣壓平衡，閥門回到關閉狀態，等待下一次電信號觸發。
電磁脈沖閥關鍵工作參數
脈沖寬度：電磁線圈通電時間（通常0.1-0.2秒），決定噴吹強度。
脈沖間隔：相鄰兩次噴吹的時間間隔（幾秒至幾分鐘），影響清灰頻率。
工作壓力：接入的壓縮空氣壓力，需匹配除塵器設計要求（一般0.4-0.7MPa）。
電磁脈沖閥與除塵器的協同工作
電磁脈沖閥通過PLC（可編程邏輯控制器）或脈沖控制儀統一調度：
1. 控制儀按預設程序向電磁脈沖閥發送電信號。
2. 閥門依次開啟，對濾袋進行分室噴吹清灰。
3. 噴吹完成后，閥門關閉，濾袋恢復除塵狀態，形成“除塵-清灰”循環。
電磁脈沖閥的作用相當于“壓縮空氣開關”，通過電信號精準控制脈沖噴吹的時機與強度，確保除塵器濾袋的清灰效率，是維持設備長期穩定運行的關鍵組件。其工作穩定性直接影響除塵效果、濾袋壽命及設備能耗。
