電廠鍋爐煙氣粉塵處理全流程

添加時間：2025-09-20 | 文章錄入：秩名 | 文章來源：原創

燃燒啟動：高溫?zé)煔獾?ldquo;誕生”與初步換熱
鍋爐運行的起點，始于爐膛內一場精準可控的“能量轉化儀式”。在鍋爐爐膛內部，經過研磨至80-120目細度的煤粉，與經過預熱處理的一、二次風按照嚴格的比例混合后，通過燃燒器噴入爐膛。一次風的主要作用是攜帶煤粉進入爐膛，為煤粉的初期著火提供必要的氧氣與氣流動力；二次風則從爐膛四周分層送入，通過強烈的擾動作用，使煤粉與空氣充分混合，確保燃燒反應徹底——這種分級配風的設計，既能避免局部氧氣不足導致的不完全燃燒（減少一氧化碳等有害氣體生成），又能防止過量空氣帶走過多熱量，保障爐膛內維持1300-1500℃的最佳燃燒溫度。
當煤粉在爐膛內完成劇烈燃燒后，會產生大量攜帶高熱量的高溫?zé)煔猓@些煙氣不僅是熱能的“載體”，也包含著未完全燃燒的微小碳粒、氮氧化物（NOx）、硫化物等污染物。此時，煙氣的首要任務是將攜帶的熱能傳遞給鍋爐的核心受熱面——水冷壁。水冷壁是緊貼爐膛內壁布置的密集鋼管結構，管內流動著高壓循環的給水。高溫?zé)煔馔ㄟ^(guò)輻射換熱的方式，將大量熱量傳遞給水冷壁，使管內的給水逐步升溫至飽和狀態，為后續產生蒸汽奠定基礎。在這個過程中，煙氣溫度會從1500℃左右快速降至1000-1100℃，同時，部分未完全燃燒的碳粒會在爐膛內二次燃燒，進一步提升能源利用效率，而煙氣中的部分大顆粒雜質也會在重力作用下，落入爐膛底部的渣斗，形成底渣被排出。
多級換熱：熱能的“梯級利用”與煙氣降溫
完成與水冷壁的換熱后，煙氣并未直接進入凈化環節，而是繼續在鍋爐內部流經多級受熱面，參與“梯級換熱”過程——這是火力發電廠實現高能源利用率的核心設計。首先，煙氣進入布置在爐膛出口區域的各級過熱器。過熱器由多組蛇形鋼管組成，其作用是將水冷壁產生的飽和蒸汽加熱至更高溫度（通常為540-600℃），提高蒸汽的焓值，從而增強后續汽輪機做功的能力。根據煙氣溫度的變化，過熱器分為低溫、中溫、高溫三個級別，煙氣在流經過程中，溫度從1000℃以上降至600-700℃，通過對流換熱將熱量高效傳遞給蒸汽。
緊接著，煙氣進入再熱器。在汽輪機高壓缸做功后的蒸汽，溫度和壓力會顯著下降，若直接排入低壓缸，會因濕度較大影響汽輪機壽命。再熱器的作用便是利用煙氣熱量，將這部分低溫蒸汽重新加熱至與過熱蒸汽相近的溫度（約540℃），使其具備更強的做功能力。這一過程不僅提升了機組的熱效率，也有效保護了汽輪機設備。經過再熱器后，煙氣溫度進一步降至400-500℃，隨后進入省煤器。省煤器的作用是加熱鍋爐的給水，將原本20-30℃的常溫給水預熱至250-300℃后再送入水冷壁，這樣既能減少水冷壁的熱負荷，又能充分利用煙氣的低溫余熱，降低燃料消耗。當煙氣離開省煤器時，溫度已降至300-350℃，此時，其攜帶的大部分熱能已被轉化為蒸汽的能量，為發電系統提供了強勁動力。
SCR脫硝：氮氧化物的“精準狙擊”
經過多級換熱后，煙氣雖然完成了熱能的傳遞，但仍攜帶大量氮氧化物（NOx）——這是火力發電過程中主要的大氣污染物之一，若直接排放會導致酸雨、光化學煙霧等環境問題，因此，脫硝處理成為煙氣凈化的首要環節。當前電廠應用最廣泛的脫硝技術是SCR（選擇性催化還原法），其核心原理是在催化劑的作用下，利用氨氣（NH?）作為還原劑，與煙氣中的氮氧化物發生選擇性反應，將其轉化為無害的氮?dú)猓∟?）和水（H?O）。
當煙氣通過省煤器出口煙道進入SCR脫硝反應器時，系統會先通過靜態混合器將氨氣與煙氣充分混合——氨氣的噴射量會根據煙氣流量、氮氧化物濃度的實時監測數據自動調節，確保還原劑與污染物的比例精準匹配。反應器內部布置著多層蜂窩式或板式催化劑（通常為釩鈦系催化劑），這些催化劑能在300-400℃的溫度區間（正是煙氣離開省煤器后的溫度范圍）下激活反應，促使氨氣優先與氮氧化物結合，而不與煙氣中的氧氣發生反應（這也是“選擇性”的核心體現）。在SCR裝置的作用下，煙氣中的氮氧化物去除率可達85%以上，部分高效機組甚至能達到90%以上，大幅降低了污染物的排放強度。完成脫硝后，煙氣溫度基本維持在300℃左右，繼續沿著煙道進入下一個處理環節。
空氣預熱與電除塵：余熱回收與粉塵“捕獲”
脫硝后的煙氣，首先進入空氣預熱器——這是一個“一舉兩得”的設備，既完成了對煙氣余熱的再利用，又為鍋爐燃燒提供了合格的預熱空氣?？諝忸A(yù)熱器通常采用回轉式或管式結構，其核心是利用煙氣的熱量加熱即將送入爐膛的一、二次風。常溫空氣（約20℃）進入空氣預熱器后，與流經的300℃左右的煙氣進行換熱，被加熱至250-350℃后再送入爐膛。這種設計不僅減少了冷空氣直接進入爐膛對燃燒溫度的影響，還進一步回收了煙氣中的余熱，使鍋爐的整體熱效率提升2-3個百分點。與此同時，煙氣在空氣預熱器中釋放熱量，溫度降至120-150℃，為后續的除塵處理創造了適宜的溫度條件。

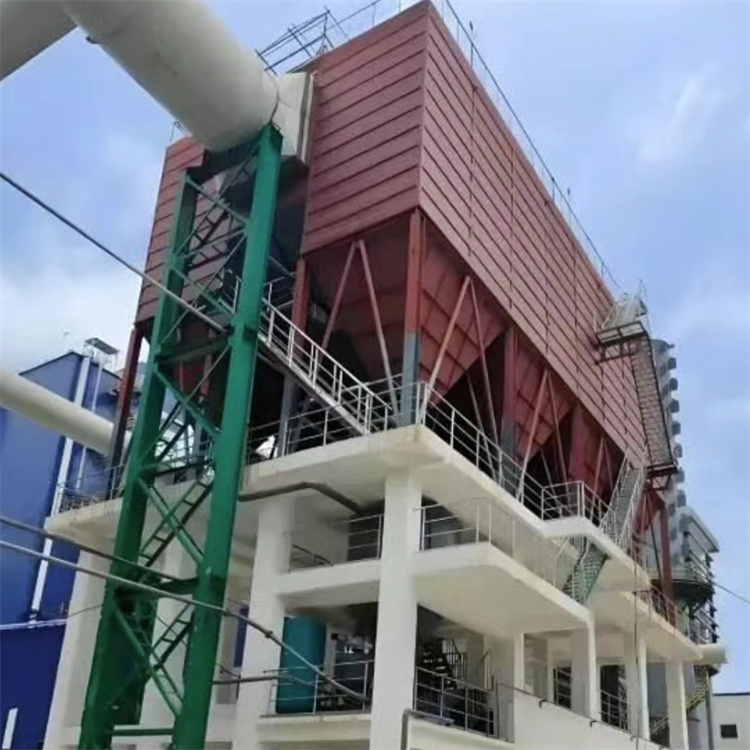

離開空氣預熱器后，煙氣通過出口煙道進入電除塵設備——這是去除煙氣中粉塵顆粒的關鍵裝置。電除塵器的工作原理基于靜電吸附：在設備內部，布置著多組陰極線和陽極板，當高壓直流電源接通后，陰極線會釋放出強烈的電暈放電，使周?chē)諝怆婋x產生大量電子和離子。當煙氣流經時，其中的粉塵顆粒會與這些帶電粒子碰撞并帶上負電荷，隨后在電場力的作用下，向帶正電的陽極板移動，最終吸附在陽極板表面。為了保證除塵效率，電除塵器通常分為3-5個電場，煙氣依次通過每個電場，逐步“捕獲”不同粒徑的粉塵（從幾十微米的大顆粒到幾微米的細顆粒物）。每隔一段時間，系統會通過振打裝置對陽極板進行輕微振動，使吸附在板上的粉塵脫落，落入下方的灰斗中，形成干灰被輸送至儲灰倉回收利用（可用于制作水泥、磚等建筑材料）。經過電除塵處理后，煙氣中的粉塵濃度可降至30mg/m³以下，部分超凈排放機組甚至能控制在10mg/m³以?xún)?nèi)，徹底告別了“黑煙滾滾”的傳統印象。
脫硫處理：硫化物的“深度清除”
除塵后的煙氣，雖然擺脫了粉塵的“困擾”，但仍含有大量二氧化硫（SO?）——這是導致酸雨的主要成因，必須進行深度脫硫處理?，F(xiàn)代電廠的脫硫系統通常采用“前置脫硫+濕法脫硫”的組合工藝，確保二氧化硫的高效去除。首先，煙氣經煙道進入軸流引風機——引風機作為煙氣流動的“動力引擎”，通過強大的抽力，牽引著煙氣在整個處理系統中穩定流動，其風量和壓力會根據鍋爐的負荷變化實時調節，確保煙氣處理流程的穩定運行。
在引風機的牽引下，煙氣首先進入前置脫硫裝置（通常為干法或半干法脫硫設備）。前置脫硫的主要作用是去除煙氣中部分二氧化硫和氟、氯等有害雜質，減輕后續濕法脫硫系統的負荷。以半干法脫硫?yàn)槔?，系統會向煙氣中噴射石灰粉漿液，石灰粉與二氧化硫反應生成亞硫酸鈣，隨后通過布袋除塵器將反應產物和未反應的石灰粉一同捕集，實現初步脫硫（去除率可達40-60%）。經過前置處理后，煙氣進入核心的二氧化硫吸收塔（濕法脫硫裝置）——吸收塔內部通常采用噴淋塔或液柱塔結構，塔內布置著多層噴淋層和除霧器。
當煙氣自下而上進入吸收塔時，噴淋層會向下噴灑濃度適宜的石灰石漿液（主要成分為CaCO?），漿液與煙氣中的二氧化硫充分接觸，發生化學反應生成亞硫酸鈣，隨后亞硫酸鈣在塔底的氧化池中被鼓入的空氣氧化為硫酸鈣（石膏）。為了確保脫硫效率，吸收塔內會控制適宜的pH值（通常為5.5-6.5）和液氣比，使二氧化硫的去除率達到95%以上，部分超凈機組甚至能達到98%以上。此外，吸收塔頂部的除霧器會去除煙氣中攜帶的細小液滴，防止?jié){液隨煙氣帶出，影響后續設備運行。完成脫硫后，煙氣中幾乎所有的硫化物都被轉化為石膏（可作為建筑材料回收），煙氣則變得更為潔凈。
升溫排放：潔凈煙氣的“最終亮相”
經過脫硫處理的煙氣，雖然污染物含量已大幅降低，但此時煙氣溫度較低（約50-60℃），且含濕量較高。若直接排入煙囪，低溫?zé)煔馊菀自跓焽鑳?nèi)壁形成冷凝水，腐蝕煙囪結構；同時，低溫?zé)煔獾奶叨容^低，不利于污染物的擴散，可能導致局部區域污染物濃度超標。因此，煙氣需要經過最后一道“升溫”工序——通過尾部的GGH（煙氣換熱器）提升溫度。
GGH通常采用回轉式結構，其核心是利用未經處理的高溫?zé)煔猓ㄍǔＨ∽钥諝忸A(yù)熱器入口，溫度約300℃）加熱脫硫后的低溫?zé)煔?。在GGH內部，高溫?zé)煔夂偷蜏責煔馔ㄟ^(guò)旋轉的換熱元件進行熱量交換，使脫硫后的煙氣溫度從50-60℃提升至80-100℃。這一過程不僅解決了煙囪腐蝕和煙氣擴散的問題，還進一步回收了高溫?zé)煔獾挠酂?，?shí)現了能源的最大化利用。
當煙氣完成升溫后，便通過煙道輸送至電廠的標志性建筑——煙囪。煙囪的高度通常在200米以上（大型電廠甚至可達300米），其設計高度經過嚴格的環境影響評估，確保煙氣能夠在高空充分?jǐn)U散，使地面污染物濃度符合國家環保標準。最終，經過燃燒、換熱、脫硝、除塵、脫硫、升溫等一系列精密處理的潔凈煙氣，從煙囪頂部平穩排入大氣，完成了其從“能量載體”到“達標排放氣體”的全生命周期，也標志著火力發電廠在保障能源供應的同時，實現了對生態環境的友好承諾。
從爐膛內的熊熊燃燒，到煙囪口的潔凈排放，電廠鍋爐煙氣處理的每一個環節，都是工業技術與環保理念的深度融合。隨著“雙碳”目標的推進，煙氣處理技術還在不斷升級，從超凈排放到碳捕集利用與封存（CCUS），火力發電廠正持續探索著能源與環境協調發展的新路徑，讓“綠色發電”成為新時代的主旋律。
